GESD0504T5L-5V四通道ESD防护器件 & GESD0505T5L-5V五通道ESD防护器件

1、产品介绍

GESD0504T5L是一款5V超低电容四通道ESD防护器件，GESD0505T5L是一款5V超低电容五通道ESD防护器件，该系列ESD防护器件旨在保护高速数据接口，专门设计用于保护连接到高速数据和传输线的敏感组件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压的影响。

2、产品特点

GESD0504T5L内含四条通道，每条通道对地电容均不高于0.8pF，工作电压为5V，可以同时为四条高速信号线提供单向保护。

GESD0505T5L内含五条通道，每条通道对地电容均不高于0.8pF，通道与通道之间电容不高于0.4pF，工作电压为5V，可以同时为五条高速信号线提供单向保护或同时为四条高速信号线提供双向保护。

GESD0504T5L和GESD0505T5L同时满足IEC 61000-4-2第4级的ESD抗扰度要求（±15kV空气放电，±8kV接触放电）。

GESD0504T5L采用SOT-553表面贴片封装，外形尺寸仅为1.6*1.6*0.6mm；GESD0505T5L采用SOT-563表面贴片封装，外形尺寸仅为1.6*1.6*0.6mm；符合RoHS、HF和REACH标准。这种小巧纤薄的封装外形非常适合用于便携式电子产品，如手机、笔记本电脑和数码相机。

3、产品脚位配置及电路符号

4、产品电性参数

GESD0504T5L可Pin to Pin替代外商型号uClamp0504A或MSMF05LC。

GESD0505T5L可Pin to Pin替代外商型号uClamp0505A或MSMF05LCC。

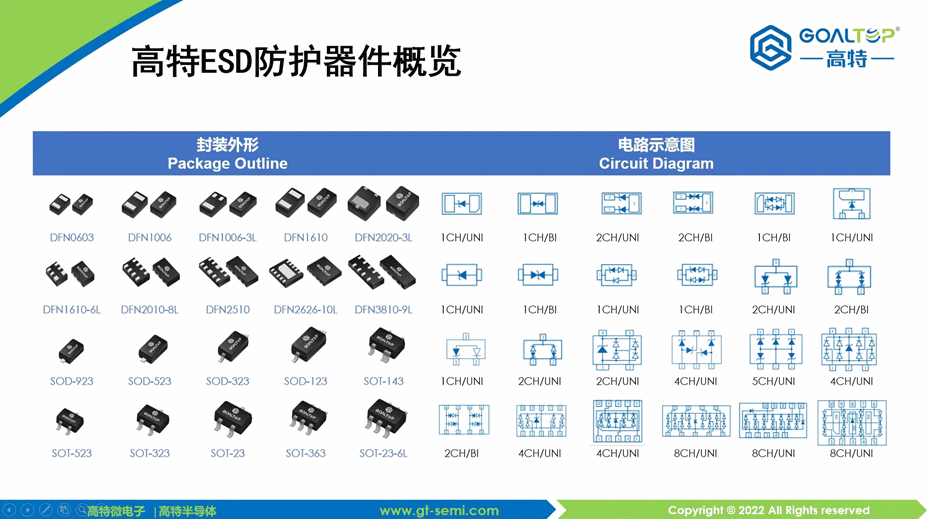

高特微电子提供200多款从单通道到多通道的ESD防护器件，整体外形尺寸小至0.6*0.3*0.3mm (DFN0603)，工作电压范围覆盖2.5V~36V，电容值低至0.2pF，为电子产品的各类通信接口，如USB、HDMI、LVDS、RS485、RS232、VGA、RJ11、RJ45、BNC、RF天线和GPIO等提供多元化的ESD防护方案。
